APD-T 22 BD-S3A-M
- Ana Sayfa
APD-T 22 BD-S3A-M
APD-T 22 BD-S3A-M
Yakıt Tipi DieselGenel Özellikler
Model Adı APD-T 22 BD-S3A-M
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli Baudouin - 4M08G4D3/5
Alternatör Markası ve Modeli Aksa - AK 232
Kontrol Paneli Modeli D-500
Kabin AKCELL-10
Ürün Özellikleri
-
Motor Özellikleri -
Alternator Özellikleri -
Kontrol Paneli Özellikleri -
Kabin Özellikleri -
Boyut ve Ağırlıklar
Tab 1
Üretici
Baudouin
Motor Modeli
4M08G4D3/5
Silindir ve Tasarım
4 Silindir - Sıralı
Çap ve Strok (mm)
98 X 105
Toplam Silindir Hacmi (L)
3.17
Sıkıştırma Oranı
17.2:1
Motor Hızı (rpm)
1500
Standby Güç (kW/hp)
28/37
Prime Güç (kW/hp)
25/34
Blok Isıtıcı (Adt)
1
Blok Isıtıcı Gücü (Watt)
500
Governor Sistemi
ECU
Hava Filtresi
Kuru Tip
Hava Emme
Doğal Emişli
Yağ Kapasitesi (L)
10.2
Maks. Yağ Sıcaklığı ⁰C (F)
130
Yakıt Tipi
Dizel
Enjeksiyon Tipi
Direct
Yakıt Pompa Tipi
HPCR (High Pressure Common Rail)
Çalışma Voltajı (Vdc)
12 Vdc
Akü ve Kapasite (Adt/Ah)
1x55
Soğutma Metodu
Su Soğutmalı
Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)
5
Egzoz Gaz Debisi (m³/dk)
5.89
Egzoz Geri Basınç in-Hg (kPa)
8
Egzoz Gaz Sıcaklığı ⁰C (F)
≤650
Toplam Soğutma Suyu Kapasitesi (l)
7.7
Soğutma Fan Hava Debisi m³/min (ft³/min)
97.5
%50 Prime Yükte Yakıt Tüketimi
3.63
%75 Prime Yükte Yakıt Tüketimi
4.92
%100 Prime Yükte Yakıt Tüketimi
6.42
Tab 2
Üretici
Aksa
Alternatör Model
AK 232
Frekans (HZ)
50
Güç (kVA)
23
Voltaj (V)
231
Faz
1
A.V.R.
AS460
Voltaj Regülasyon
1,5%
Yalıtım Sınıfı
H
Koruma Sınıfı
IP22
Nominal Güç Faktörü
0,8
Toplam Generator Ağırlık (kg)
226
Soğutma Havası (m³/dk)
9
Tab 3
Üretici ve Kontrol Modül Modeli
D-500
Standart Cihazlar
Kontrol Ünitesi
Yapım ve Boya
Montaj
Opsiyonlar
Opsiyonlar Kontrol Paneli Uyumluluk Listesi
Statik Akü Şarj Cihazı
Tab 4

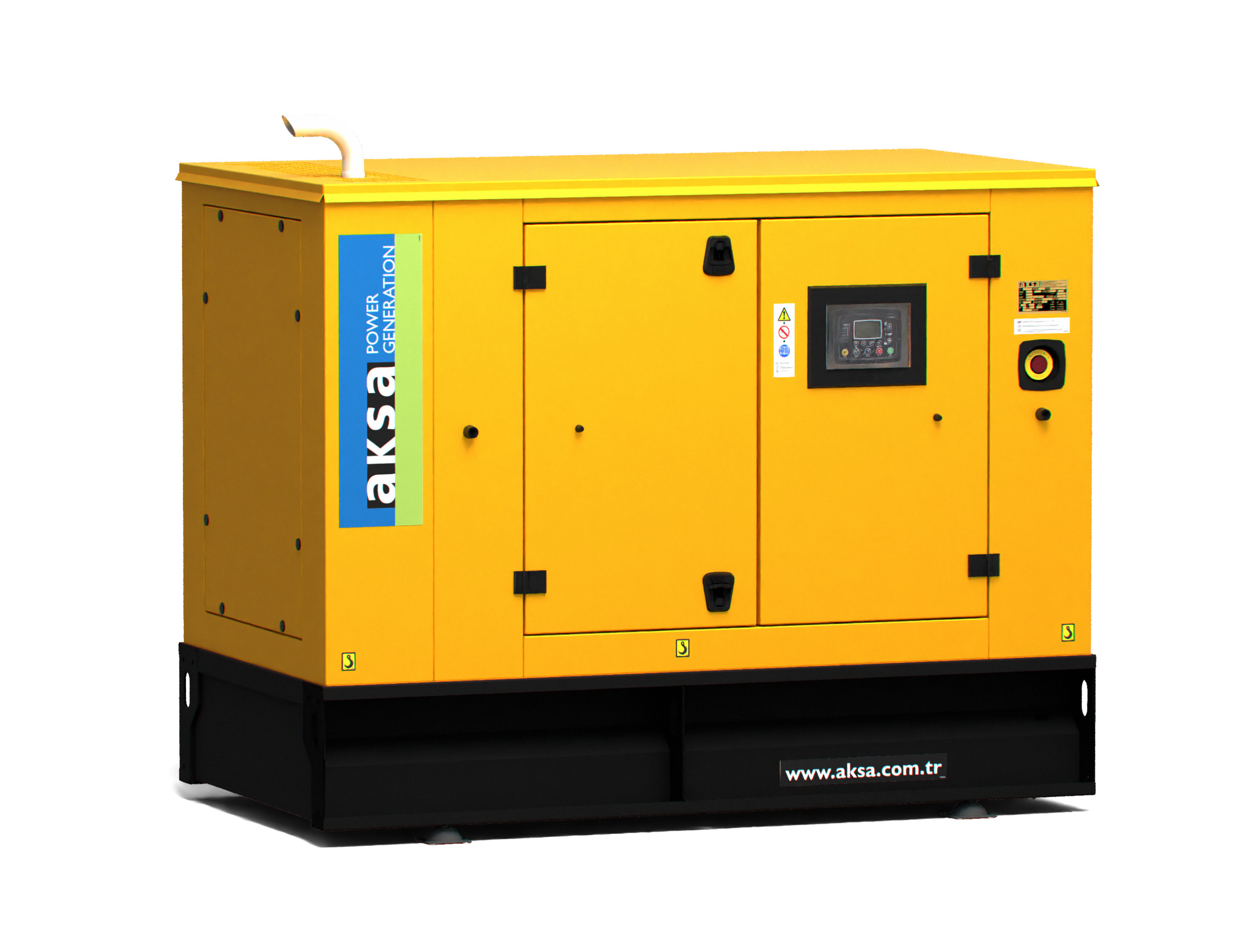

Kabin
AKCELL-10
Uzunluk (mm)
2200
Genişlik (mm)
1200
Yükseklik (mm)
1688
Tab 5
-
-
Tab 1
*Görseller temsilidir, sunumları farklılık gösterebilir. 1
-
- Açık Grup
- Boy (mm)(A)
- En (mm)(B)
- Yükseklik (mm)(C)
- Kuru Ağırlık (kg.)
- Yakıt Depo Kapasitesi (lt.)
-
- -
- -
- -
- -
- -
Tab 2
*Görseller temsilidir, sunumları farklılık gösterebilir. 2
-
- Kabinli Grup
- Boy (mm)(A)
- En (mm)(B)
- Yükseklik (mm)(C)
- Kuru Ağırlık (kg.)
- Yakıt Depo Kapasitesi (lt.)
-
- AKCELL-10
- 2200
- 1200
- 1688
- 1420
- fueL_TANK_DETAILS_DRWGS
Opsiyonel Ekipmanlar
Yardımcı Ekipmanlar
Yardımcı Ekipmanlar
- Ortam ısıtıcısı
- Yeniden boyutlandırılabilir yakıt deposu
- Otomatik veya manuel yakıt doldurma sistemi
- Elektrikli veya manuel yağ boşaltma pompası
- Düşük ve yüksek yakıt seviyesi alarmı
- Giriş ve çıkış motorlu panjurları
- Giriş ve çıkış akustik bölmeleri
- Bakım için alet kiti
- 1500/3000 saat bakım kiti
- Yağ ve soğutma sıvısı ile birlikte verilir (-30°C)
Sertifikalar
Directive
- 2006/42/EC : Makina Emniyeti Yönetmeligi
- 2014/30/EU : Elektromanyetik Uyumluluk Yönetmeligi
- 2014/35/EU : Düsük Voltaj Yönetmeligi
Standarts
- TS ISO 8528-5:2022 / TS EN ISO 8528-13:2018 : Gidip gelme hareketli içten yanmali motor tahrikli alternatif akim
jeneratör gruplari – Bölüm 13: Emniyet
Kalite Yönetim Sistemleri
ISO 9001:2015
ISO 14001:2015
ISO 45001:2018
ISO 50001:2018
ISO 27001:2013
ISO 10002:2018
