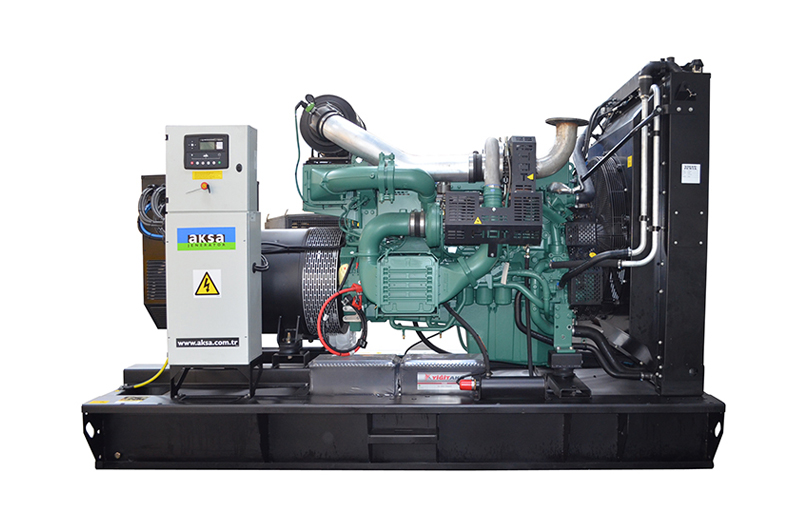

Alternatör Markası ve Modeli Mecc Alte - ECO 38-2L/4 C
Kontrol Paneli Modeli DSE 7320
Kabin MS 70
Ürün Özellikleri
Motor Özellikleri
Alternator Özellikleri
Kontrol Paneli Özellikleri
Kabin Özellikleri
Boyut ve Ağırlıklar
Tab 1
Üretici
Volvo
Motor Modeli
TAD1341GE
Silindir ve Tasarım
6 Silindir - Sıralı
Çap ve Strok (mm)
131 X 158
Toplam Silindir Hacmi (L)
12.78
Sıkıştırma Oranı
18.1:1
Motor Hızı (rpm)
1500
Standby Güç (kW/hp)
308/419
Prime Güç (kW/hp)
281/382
Blok Isıtıcı (Adt)
1
Blok Isıtıcı Gücü (Watt)
3000
Governor Sistemi
ECM
Hava Filtresi
Kuru Tip
Hava Emme
Turbo Şarjlı ve Ard Soğutmalı
Yağ Kapasitesi (L)
36
Maks. Yağ Sıcaklığı ⁰C (F)
130
Yakıt Tipi
Dizel
Enjeksiyon Tipi
Direct
Yakıt Pompa Tipi
Delphi E3
Çalışma Voltajı (Vdc)
24 Vdc
Akü ve Kapasite (Adt/Ah)
2x120
Soğutma Metodu
Su Soğutmalı
Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)
20
Egzoz Geri Basınç in-Hg (kPa)
10
Toplam Soğutma Suyu Kapasitesi (l)
44
Soğutma Fan Hava Debisi m³/min (ft³/min)
330
%50 Prime Yükte Yakıt Tüketimi
33.4
%75 Prime Yükte Yakıt Tüketimi
48.1
%100 Prime Yükte Yakıt Tüketimi
63,5
Tab 2
Üretici
Mecc Alte
Alternatör Model
ECO 38-2L/4 C
Frekans (HZ)
50
Güç (kVA)
350
Voltaj (V)
400
Faz
3
A.V.R.
DSR
Voltaj Regülasyon
1
Yalıtım Sınıfı
H
Koruma Sınıfı
IP23
Nominal Güç Faktörü
0.8
Toplam Generator Ağırlık (kg)
895
Soğutma Havası (m³/dk)
32
Tab 3
Üretici ve Kontrol Modül Modeli
DSE 7320
1. Menü navigasyon butonları 2. Şebeke ve transfer butonu 3. LCD ile işletme durumları ve ölçme göstergeleri 4. Arıza alarm LED'leri 5. Jeneratör ve transfer butonu 6. Durum Led'leri 7. Çalışma Şekli seçme butonları
Standart Cihazlar
●DSE, model 7320 Otomatik Şebeke Arıza izleme ve jeneratör kontrol modülü.
●Elektronik akü şarj cihazı.
●Acil durdurma butonu ve kontrol devreleri için sigortalar.
Kontrol Ünitesi
220 kVA ve üzeri jeneratör gruplarımızda DSE7320 kontrol sistemi standartdır. Elektronik ve elektronik olmayan gaz ve dizel motorlu jeneratör gruplarının otomatik olarak çalıştırılması ve durdurulması için tasarlanmıştır.
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder.
Yapım ve Boya
Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır. Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.
Montaj
Kontrol panosu, jeneratör grubu Şasisi üzerindeki sağlam çelik ayaklar veya güç çıkışlı terminal modülü üzerine montaj yapılır. Pano, jeneratör grubunun yan tarafına, göz hizası seviyesine yerleştirilir..
- Mikro işlemci ile kontol.
- 132 x 64 piksel, LCD gösterge ile bilgiler kolaylıkla okuma.
- Modül ön panelinden veya PC ve yazılımı vasıtasıyla programlama.
- Yumuşak tuşlu membran klavye ve beş tuşlu menü navigasyon.
- Ethernet ve RS232, RS485 vasıtasıyla uzaktan iletişim.
- Tarih ve saat ile kayıt defterinde arıza/olayı (50) gösterme.
- Çoklu tarih ve saat ile motor egzersiz durumu ve bakım programı.
- Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.
- Akü, V - I karakteristik eğrisine göre şarj edilir.
- Cihaz çıkışı kısa devreye karşı korunmuştur.
- 2405 şarj cihazı, lineer şarj cihazlarına göre daha verimli, uzun ömürlü, arıza oranı daha düşük, hafif ve ısı yayması çok düşüktür.
- Ters kutup bağlantısına karşı korunmuştur
- Şarj arızası çıkışı mevcuttur.
- Giriş voltajı: 198-264V. Çıkış akımı: 27,6V veya 13,8V 5A.
Tab 4
Kabin

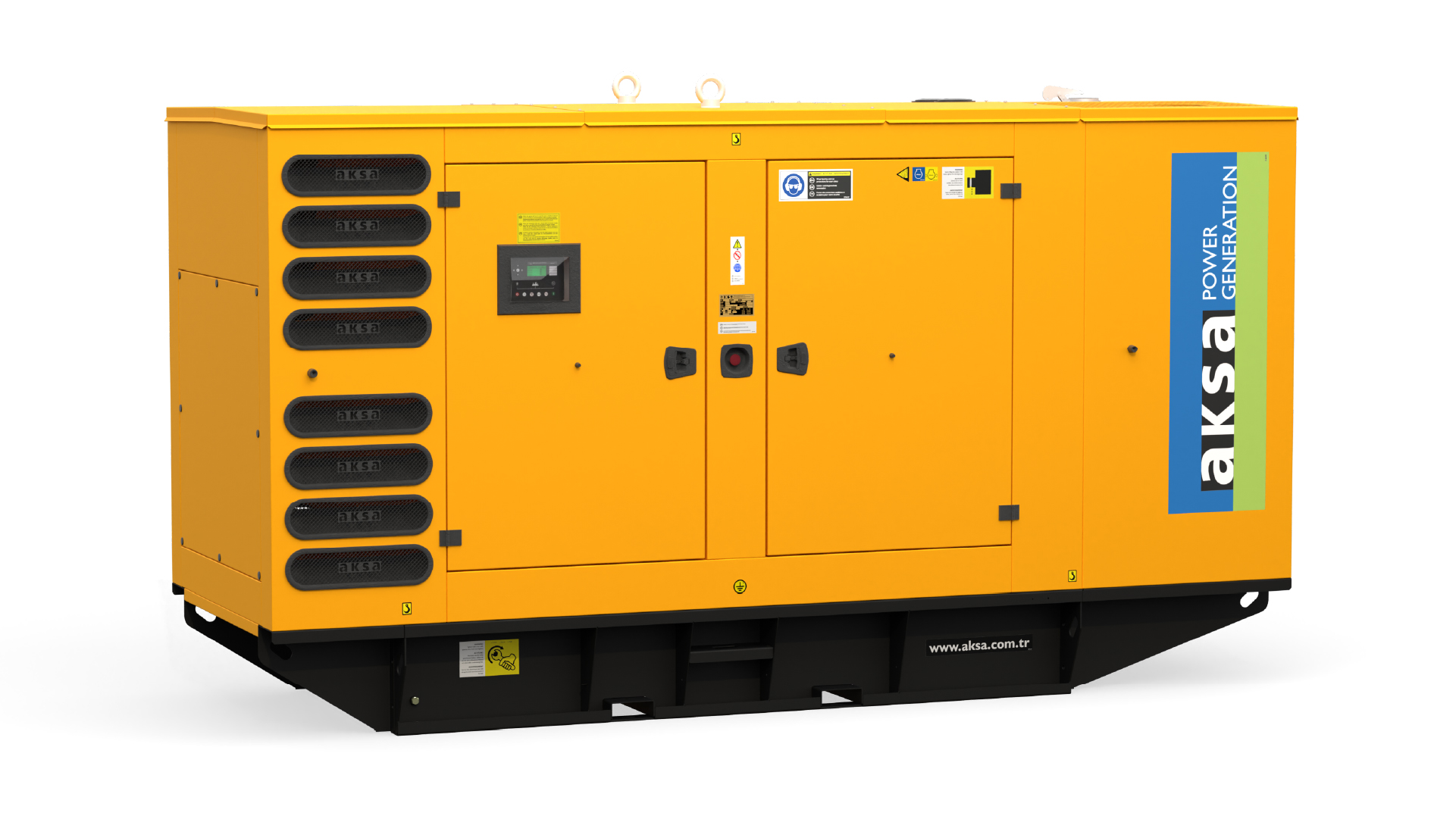

MS 70

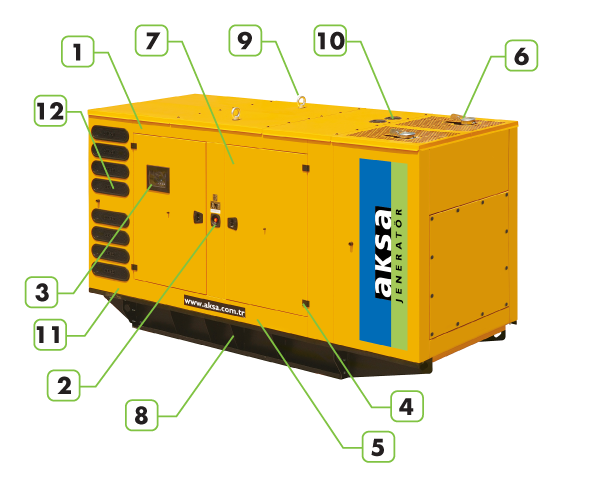

1. Çelik sac’dan yapı 2. Acil durdurma butonu 3. Kontrol panosu sağ tarafta şaseye montajlı 4. Korozyona dayanıklı kilit ve menteşeler 5. Yağ boşaltma motor üzerinde vana ile 6. Egzoz sistemi kabin içinde, gizli 7. Ön ve arkada bakımı kolaylaştıran kilitlenebilir geniş kapılar 8.Depo-Şase 9. Kaldırma ve taşıma noktası, şase veya kabin üzerinde 10. Radyatör su dolumu ve yağ dolumu için kapak 11. Ses yalıtım malzemeleri 12. Plastik hava emiş cepleri
Ürün Hakkında
Ses Yalıtımlı ve Koruyucu Kabinler Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar.Aksa kabinleri, parça parça sökülebilir, modüler yapıda, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için prototip testleri yapıldıktan sonra üretimi yapılmıştır
Standart Özellikler
Düşük profilli ve kaplama alanı az, (kompakt) tasarım
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.
