APG 600-6 LPG

Üretici

PSI

Motor Modeli

40L

Silindir ve Tasarım

12 Silindir - V Tip

Çap ve Strok (mm)

150 (5,9) X 185 (7,3)

Toplam Silindir Hacmi (L)

39,2 (2392)

Sıkıştırma Oranı

10.5 : 1

Motor Hızı (rpm)

1800

Standby Güç (kW/hp)

584 (783)

Prime Güç (kW/hp)

526 (705)

Blok Isıtıcı (Adt)

1

Blok Isıtıcı Gücü (Watt)

3000

Governor Sistemi

ECU

Hava Filtresi

Kuru Tip

Hava Emme

Turbo Şarjlı

Yağ Kapasitesi (L)

146 (154)

Maks. Yağ Sıcaklığı ⁰C (F)

121 (250)

Yakıt Tipi

LPG

Enjeksiyon Tipi

Spark-Ignited

Yakıt Pompa Tipi

-

Çalışma Voltajı (Vdc)

24 Vdc

Akü ve Kapasite (Adt/Ah)

2 / 143

Soğutma Metodu

Su Soğutmalı

Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)

76 (20)

Egzoz Gaz Debisi (m³/dk)

118

Egzoz Gaz Sıcaklığı ⁰C (F)

700 (1292)

Toplam Soğutma Suyu Kapasitesi (l)

172 (45,4)

Soğutma Fan Hava Debisi m³/min (ft³/min)

1472

%50 Prime Yükte Yakıt Tüketimi

153 (78)

%75 Prime Yükte Yakıt Tüketimi

212 (108)

%100 Prime Yükte Yakıt Tüketimi

286 (146)

Üretici

Mecc Alte

Alternatör Model

ECO 40-3S/4 C

Frekans (HZ)

60

Güç (kVA)

600

Voltaj (V)

480

Faz

3

A.V.R.

DER1

Voltaj Regülasyon

0.5

Yalıtım Sınıfı

H

Koruma Sınıfı

IP23

Nominal Güç Faktörü

0,8

Toplam Generator Ağırlık (kg)

1208

Soğutma Havası (m³/dk)

64,8

Üretici ve Kontrol Modül Modeli

DSE 7320

Standart Cihazlar

●DSE, model 7320 Otomatik Şebeke Arıza izleme ve jeneratör kontrol modülü.

●Elektronik akü şarj cihazı.

●Acil durdurma butonu ve kontrol devreleri için sigortalar.

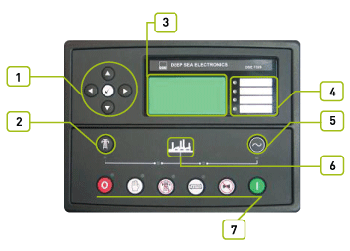

Kontrol Ünitesi

220 kVA ve üzeri jeneratör gruplarımızda DSE7320 kontrol sistemi standartdır. Elektronik ve elektronik olmayan gaz ve dizel motorlu jeneratör gruplarının otomatik olarak çalıştırılması ve durdurulması için tasarlanmıştır.

Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder.

Yapım ve Boya

Montaj

- Mikro işlemci ile kontol.

- 132 x 64 piksel, LCD gösterge ile bilgiler kolaylıkla okuma.

- Modül ön panelinden veya PC ve yazılımı vasıtasıyla programlama.

- Yumuşak tuşlu membran klavye ve beş tuşlu menü navigasyon.

- Ethernet ve RS232, RS485 vasıtasıyla uzaktan iletişim.

- Tarih ve saat ile kayıt defterinde arıza/olayı (50) gösterme.

- Çoklu tarih ve saat ile motor egzersiz durumu ve bakım programı.

- Kontrol tuşları: Stop, Manuel, Otomatik, Test, Start, Sessiz / Lamba test.

- Jeneratöre transfer, Şebekeye transfer, Menü navigasyon.

- Motor blok suyu ısıtıcı kontrolü.

●Motor deviri

●Yağ basıncı

●Su sıcaklığı

●Çalışma saati

●Akü voltajı

●Motor bakım zamanı gelmiş

●Start arızası

●Acil stop

●Düşük yağ basıncı

●Yüksek motor sıcaklığı

●Düşük su seviyesi

●Düşük/Yüksek motor hızı

●Düşük/Yüksek jeneratör frekansı

●Düşük/Yüksek jeneratör voltajı

●Yağ basınç algılayıcı açık devre

●Faz yönü

●Şarj arızası

●Düşük akü voltajı

●Stop arızası

●Düşük yakıt seviyesi (ops)

●kW aşırı yük

●Ters faz sırası

●Hız sinyali kayıp

●Voltaj (L-L, L-N)

●Akım (L1-L2-L3)

●Frekans

●Toprak kaçağı

●Faz sırası

●Toprak kaçağı

●kW aşırı yük

●Jeneratör aşırı akım

●Ters faz sırası

●VoltaJ (L-L, L-N)

●Frekans

Opsiyonlar

●Yüksek yağ sıcaklığı - durdurma

●Düşük yakıt seviyesi - durdurma

●Düşük yakıt seviyesi - alarm

●Yüksek yakıt seviyesi - alarm

Opsiyonlar Kontrol Paneli Uyumluluk Listesi

●Elelektriksel Güvenlik / EMC uygunluk

●BS EN 60950 Elektrikli iş cihazları

●S EN 61000-6-2 EMC muafiyet

●S EN 61000-6-4 EMC emisyon standartı

Statik Akü Şarj Cihazı

- Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.

- Akü, V - I karakteristik eğrisine göre şarj edilir.

- Cihaz çıkışı kısa devreye karşı korunmuştur.

- 2405 şarj cihazı, lineer şarj cihazlarına göre daha verimli, uzun ömürlü, arıza oranı daha düşük, hafif ve ısı yayması çok düşüktür.

- Ters kutup bağlantısına karşı korunmuştur

- Şarj arızası çıkışı mevcuttur.

- Giriş voltajı: 198-264V. Çıkış akımı: 27,6V veya 13,8V 5A.

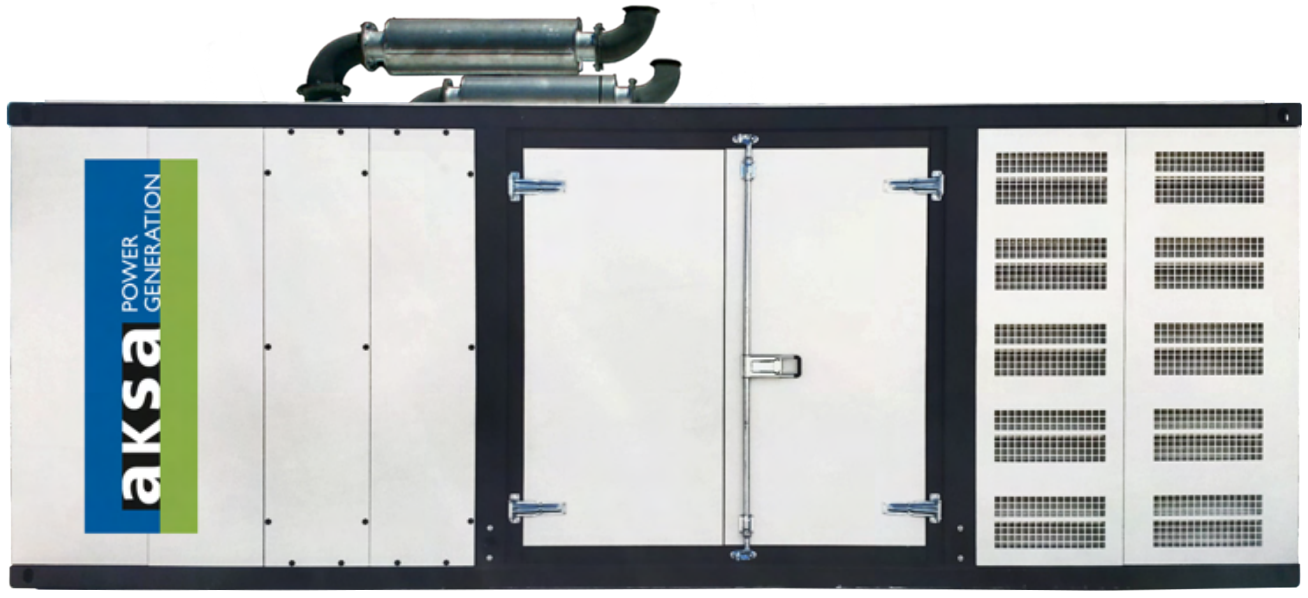

Kabin

AUL 96A

Uzunluk (mm)

6502 (256)

Genişlik (mm)

2311 (91)

Yükseklik (mm)

2514 (99)
