Uzaktan İzleme Sistemleri

Jeneratörlerde uzaktan izleme sistemleri

Jeneratörlerde kullanılan çeşitli kontrol modülleri vardır. Bu modüller üzerinde modülün özelliğine göre farklı haberleşme portları bulunmaktadır. Bazı modüller ile sadece 10 mt.’ye kadar, bazı modüller ile de uzaktan izleme yapılabilmektedir. Bu noktada kontrol modülü haberleşme özellikleri önem arz etmektedir. Aşağıda belirtilen haberleşme özellikleri ve kullanılan external haberleşme modülleri kullanılan modül markasına göre değişiklik göstermektedir.

Jeneratör izleme şekli üçe ayrılmaktadır:

  • Tekli Jeneratör İzleme

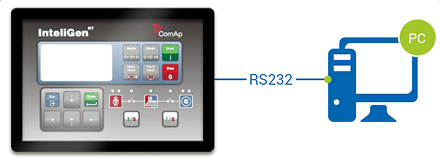

    • Jeneratöre 10 mt mesafeye kadar kablolu izleme (RS232 Protokolü-İzlenecek bilgisayarda RS-232 Portu gereklidir. Eğer bilgisayarda RS 232 portu yoksa, RS232-Usb dönüştürücüye ihtiyaç olacaktır.)
      alt

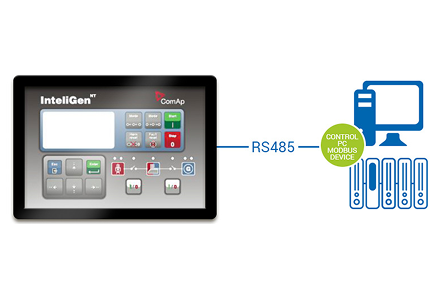

    • Jeneratöre 100 mt Mesafeye kadar kablolu izleme. (RS-485 Haberleşme protokolü-İzlenecek bilgisayarın yanında RS485-Usb Dönüştürücü gereklidir.)
      alt

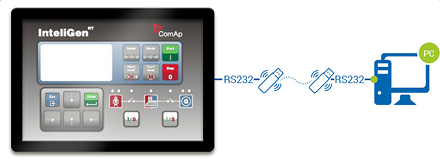

    • GSM modem üzerinden kablosuz uzaktan erişim (Hem kontrol modülünün hem de izlenecek bilgisayarın yanında GSM modem olmalıdır.)
      alt

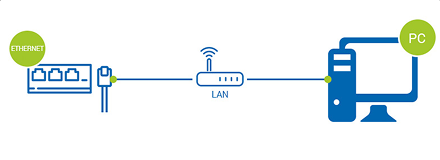

    • Ethernet hattı üzerinden izleme (Kablolu olarak 100 mt'ye kadar veya Ethernet ağı üzerinden uzaktan izlemeye müsaittir.)
      alt

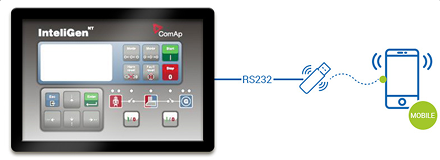

    • GSM modem üzerinden arıza durumunda cep telefonuna mesaj gönderme işlemi.
      alt
  • Çoklu Jeneratör İzleme

    • Bu izleme şeklinde müşterinin almış olduğu tekli fakat adetli jeneratörlerin kontrol modülünün uygun olması şartı ile özel web yazılımları üzerinden bölgesel harita üzerinden izlenmesidir. (Jeneratörlerin bütün parametrelerine erişilebilir, parametre değiştirilebilir, jeneratörler start/stop yapılabilir, senkrona sokulup çıkarılabilir.)
      alt
      alt

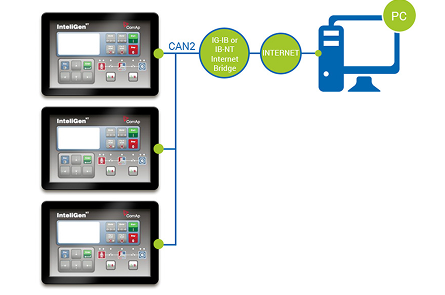

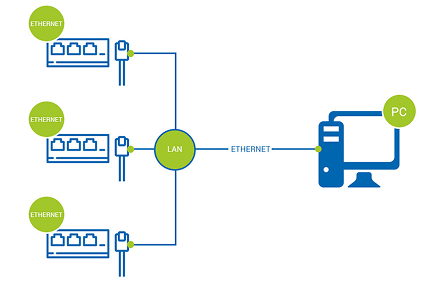

    • Çoklu senkronizasyon olarak sistemi besleyen jeneratörlerin tek bir ekranda aynı anda Ethernet, GSM modem veya 100mt'ye kadar kablolu olarak izlenebilmesi işlemidir. (Jeneratörlerin bütün parametrelerine erişilebilir, parametre değiştirilebilir, jeneratörler start/stop yapılabilir, senkrona sokulup çıkarılabilir.)
      alt
      alt

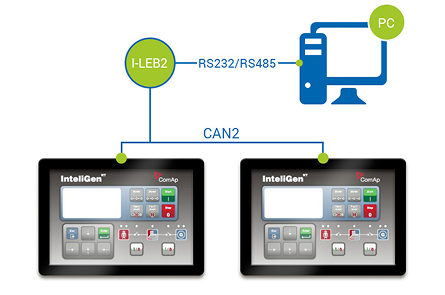

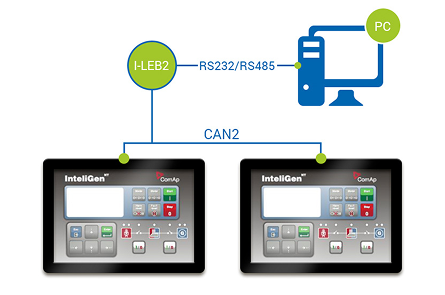

    • Çoklu senkronizasyon olarak sistemi besleyen jeneratörlerin RS-485 protokolü üzerinden tek tek izlenmesi sistemidir. (Jeneratörlerin bütün parametrelerine erişilebilir, parametre değiştirilebilir, jeneratörler start/stop yapılabilir, senkrona sokulup çıkarılabilir.)
      alt
  • Tekli veya Çoklu Jeneratör İzleme

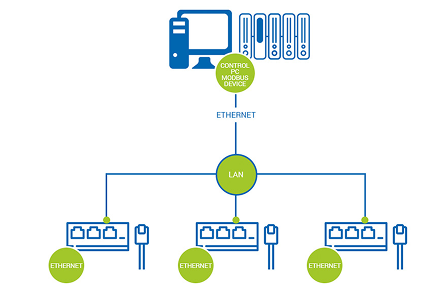

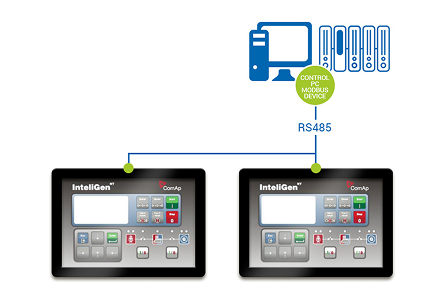

    • Tekli veya çoklu jeneratörün Modbus RS-485 veya Modbus TCP üzerinden bilgilerinin Windows tabanlı bir scadaya aktarılarak izlenmesi.
