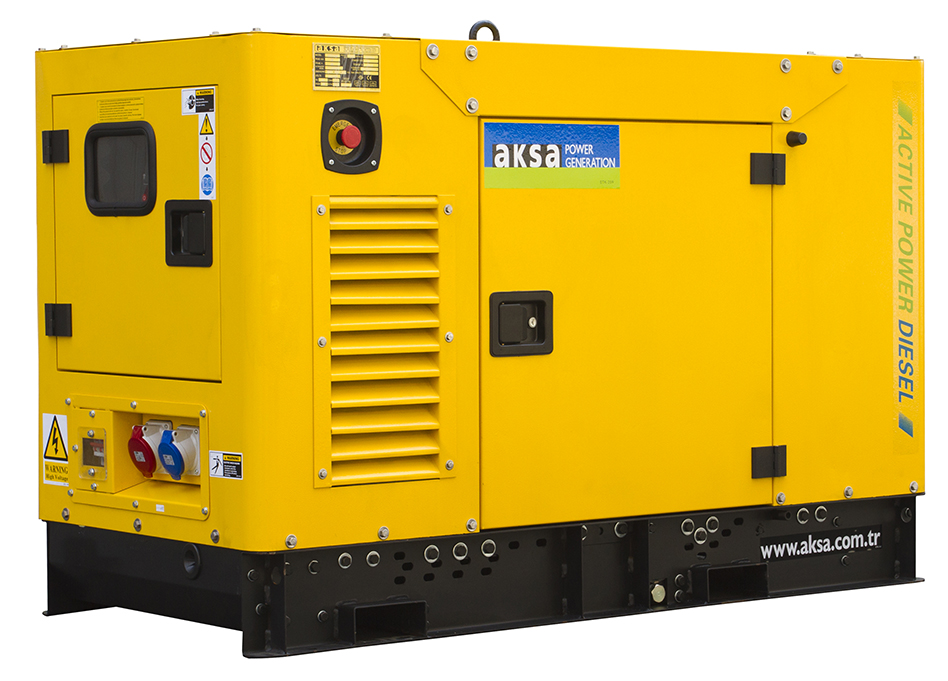

APD 13 A

Üretici

Aksa

Motor Modeli

A4CRX19

Silindir ve Tasarım

4 Silindir - Sıralı

Çap ve Strok (mm)

80 X 90

Toplam Silindir Hacmi (L)

1,809

Sıkıştırma Oranı

18:1

Motor Hızı (rpm)

1500

Standby Güç (kW/hp)

13.7/18.4

Prime Güç (kW/hp)

12.5/16.7

Blok Isıtıcı (Adt)

1

Blok Isıtıcı Gücü (Watt)

500

Governor Sistemi

Mekanik

Hava Filtresi

Kuru Tip

Hava Emme

Doğal Emişli

Yağ Kapasitesi (L)

6

Maks. Yağ Sıcaklığı ⁰C (F)

120

Yakıt Tipi

Dizel

Enjeksiyon Tipi

Direct

Yakıt Pompa Tipi

Direct

Çalışma Voltajı (Vdc)

12 Vdc

Akü ve Kapasite (Adt/Ah)

1x36

Soğutma Metodu

Su Soğutmalı

Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)

5

Egzoz Gaz Debisi (m³/dk)

3.14

Egzoz Geri Basınç in-Hg (kPa)

6

Egzoz Gaz Sıcaklığı ⁰C (F)

500

Toplam Soğutma Suyu Kapasitesi (l)

16.3

Soğutma Fan Hava Debisi m³/min (ft³/min)

112.64

%50 Prime Yükte Yakıt Tüketimi

2.42

%75 Prime Yükte Yakıt Tüketimi

3.51

%100 Prime Yükte Yakıt Tüketimi

4.19

Üretici

Aksa

Alternatör Model

AK 109

Frekans (HZ)

50

Güç (kVA)

11,3

Voltaj (V)

400

Faz

3

A.V.R.

SX460

Voltaj Regülasyon

1,5%

Yalıtım Sınıfı

H

Koruma Sınıfı

IP22

Nominal Güç Faktörü

0.8

Toplam Generator Ağırlık (kg)

95

Soğutma Havası (m³/dk)

4,26

Üretici ve Kontrol Modül Modeli

DSE 6120

1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları

Standart Cihazlar

● DSE, model 6120 otomatik şebeke arıza izleme ve jeneratör kontrol modülü.

● Elektronik akü şarj cihazı Giriş 198-264 volt , Çıkış 27,6 V 5 A (24 V) veya 13,8 Volt 5A (12V)

● Acil durdurma butonu ve kontrol devreleri için sigortalar.

Kontrol Ünitesi

DSE 6120 Kontrol Modülü, gaz ve dizel motorlu jeneratör grupların otomatik olarak çalıştırılması ve durdurulmasını gerçekleştirir. Modül, jeneratörün frekansı, voltajı, akımı, motor yağ basıncı, soğutma suyu sıcaklığı, çalışma saati, akü voltajını izleyecek ve LCD ekranda gösterecek şekilde tasarlanmıştır.

Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder. Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.

Yapım ve Boya

Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır.Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.

Montaj

● Kontrol panosu, jeneratör grubu şasisi üzerindeki çelik ayaklar ile bağlanmıştır.

● Pano, jeneratör grubunun sağ yan tarafına (gruba alternatör tarafından balıkdığında) yerleştirilmiştir.

● Mikroişlemci ile kontrol.

● LCD ekrandan, bilgileri kolay okuma.

● Şebeke ve jeneratör güçleri arasında transfer kontrolü.

● Ön panel üzerinden manuel programlama.

● Butonların yerleşimi ve işletme sistemi kolay.

● Uzaktan çalıştırma.

● Hafızaya kayıtlı 50 alarmı görebilme.

● Kontrol tuşları: Stop/Sıfır, Manüel, Otomatik, Test, Start, butonları. LCD ekran bilgisini ilerletme tuşu.

●Motor devri.

●Yağ basıncı.

●Su sıcaklığı.

●Çalışma saati.

●Akü voltajı.

●Ayarlanabilir zamanlama.

●Start arızası.

●Acil stop.

●Düşük yağ basıncı.

●Yüksek su sıcaklığı.

●Düşük/Yüksek motor hızı.

●Düşük/Yüksek jenerator frekansı.

●Düşük/Yüksek jeneratör voltajı.

●Yağ basınç müşiri bağlantısı yok.

●Hararet müşiri bağlantısı yok.

●Şarj alternatör arızası.

●Düşük/Yüksek akü voltajı.

●Stop arızası.

●Düşük/Yüksek jeneratör voltajı.

●Düşük/Yüksek jenerator frekansı.

●Düşük/Yüksek motor hızı.

●Düşük yağ basıncı.

●Yüksek su sıcaklığı.

●Voltaj (L-L, L-N).

●Akımlar (L1-L2-L3).

●Frekans.

●Jeneratör Hazır.

●Jeneratör Devrede.

●Jeneratör aşırı akım.

●VoltaJ (L-L, L-N).

●Frekans.

●Şebeke Hazır.

●Şebeke Devrede.

Opsiyonlar

● Harici sensör ile basınç, sıcaklık, yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).

● PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).

Opsiyonlar Kontrol Paneli Uyumluluk Listesi

● Elelektriksel Güvenlik / EMC uygunluk

● BS EN 60950 Elektrikli iş cihazları

● BS EN 61000-6-2 EMC muafiyet

● BS EN 61000-6-4 EMC emisyon standartı

Statik Akü Şarj Cihazı

● Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.

● Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.

● Cihaz çıkışı kısa devreye karşı korunmuştur.

● Şarj arızası çıkışı mevcuttur.

● RFI filtre ile manyetik parazitleri bastırma özelliği.

● Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.

Kabin

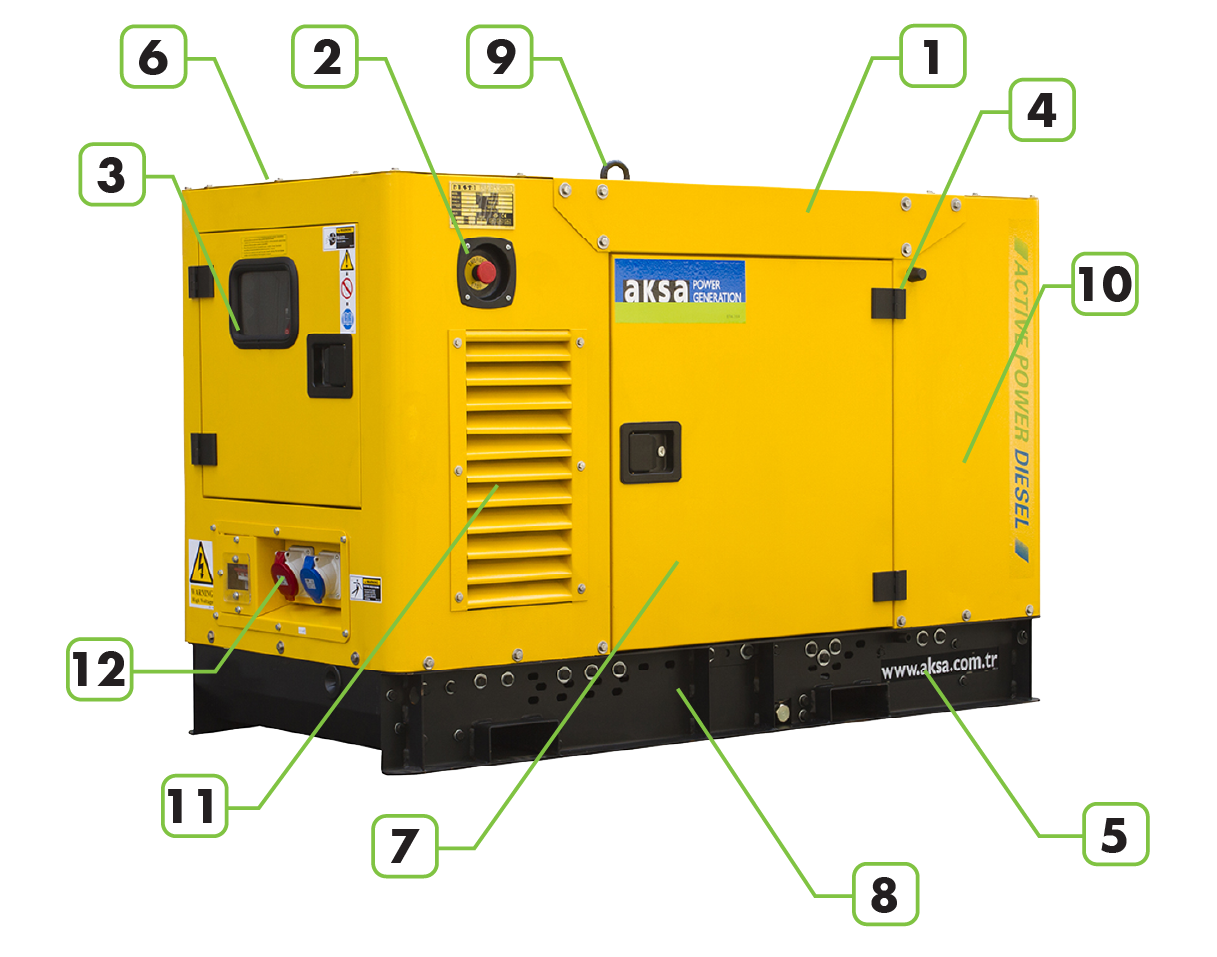

ACP 1A

1. Çelik sac’dan yapı
2. Acil durdurma butonu
3. Kontrol panosu
4. Korozyona dayanıklı kilit ve menteşeler
5. Yağ boşaltma motor üzerinde vana ile
6. Egzoz sistemi kabin içinde, gizli
7. Her iki yan tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
8. Depo-Şase
9. Kaldırma ve taşıma noktası, şase veya kabin üzerinde
10. Ses yalıtım malzemeleri
11. Yük çıkışı

Ürün Hakkında

Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar. 8kVA - 275kVA güç aralığında jeneratör grupları için modüler, ses yalıtım kabinleri, açık grup üzerine doğrudan giydirme yapılabilmektedir. Kabinler, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için protatip testleri yapıldıktan sonra üretimi yapılmıştır.

Standart Özellikler

• Düşük profilli ve kaplama alanı az, kompakt tasarım
• Kabin, jeneratör seti, egzoz sistemi ve depo-şase tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
• Temizleme işleminden geçirilen çelik gövdenin parçaları, polyester toz boyayla kaplanır ve fırınlanır
• Alev önleyici yalıtım süngeri
• Servis noktalarına kolay erişim
• Kabin içerisinde egzoz sistemi ve ısı yalıtımı
• İki tarafta geniş kapılar
• Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
• Kabinin dışına montajlı acil stop butonu
• Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
• Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
• Şase ve kabin üzerinde kaldırma noktaları ve şaside forklift cepleri, ASM7 hariç
• Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.

Uzunluk (mm)

1672

Genişlik (mm)

823

Yükseklik (mm)

873

Yakıt Tank Kapasitesi (l)

32
