APB 17A

Üretici

Aksa

Motor Modeli

A4CRX21

Silindir ve Tasarım

4 Silindir - Sıralı

Çap ve Strok (mm)

85 X 95

Toplam Silindir Hacmi (L)

2.156

Sıkıştırma Oranı

18:1

Motor Hızı (rpm)

1500

Standby Güç (kW/hp)

16.7/22.4

Prime Güç (kW/hp)

15.2/20.4

Blok Isıtıcı (Adt)

1

Blok Isıtıcı Gücü (Watt)

500

Governor Sistemi

Mekanik

Hava Filtresi

Kuru Tip

Hava Emme

Doğal Emişli

Yağ Kapasitesi (L)

5.5

Maks. Yağ Sıcaklığı ⁰C (F)

120

Yakıt Tipi

Dizel

Enjeksiyon Tipi

Direct

Yakıt Pompa Tipi

Direct

Çalışma Voltajı (Vdc)

12 Vdc

Akü ve Kapasite (Adt/Ah)

1x36

Soğutma Metodu

Su Soğutmalı

Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)

5.5

Egzoz Gaz Debisi (m³/dk)

3.74

Egzoz Geri Basınç in-Hg (kPa)

6

Egzoz Gaz Sıcaklığı ⁰C (F)

500

Toplam Soğutma Suyu Kapasitesi (l)

16.8

Soğutma Fan Hava Debisi m³/min (ft³/min)

112.64

%50 Prime Yükte Yakıt Tüketimi

2.6

%75 Prime Yükte Yakıt Tüketimi

3.54

%100 Prime Yükte Yakıt Tüketimi

4.59

Üretici

Aksa

Alternatör Model

SC164D

Frekans (HZ)

50

Voltaj (V)

400

Faz

3

A.V.R.

MC460B

Voltaj Regülasyon

1

Yalıtım Sınıfı

H

Koruma Sınıfı

IP23

Nominal Güç Faktörü

0,8

Üretici ve Kontrol Modül Modeli

HGM6120CAN

Standart Cihazlar

1. Şebeke Kesintisi Kontrol Panosu

Panel Ekipmanları:

• HGM modülü ile kontrol
• Statik akü şarj cihazı
• Acil stop butonu

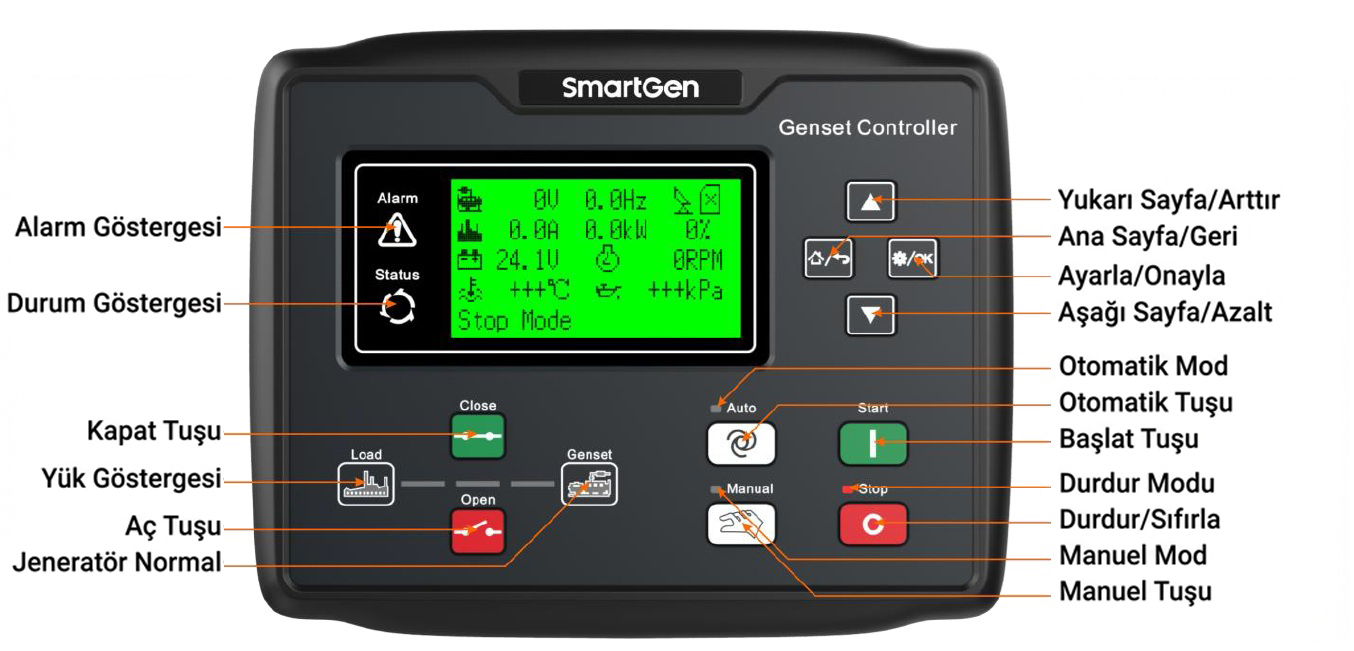

A) Jeneratör seti kontrol modülü HGM6120CAN özellikleri:

• PC yazılımı veya ön panel üzerinden yapılandırılabilir
• 5 adet programlanabilir giriş (dijital veya analog sinyal olarak ayarlanabilir)
• 4 adet programlanabilir röle çıkışı
• 3 fazlı jeneratör ve şebeke (utility) gerilimini izler
• Olay kaydı (50 kayıt)
• Ayarlanabilir zamanlayıcılar ve alarm koruma eşik değerleri
• Arıza tespitinde otomatik durdurma veya alarm
• Uzaktan başlatma/durdurma ve yük transferi desteği
• Motor ön ısıtma kontrolü (röle çıkışı)
• Motor ve elektriksel parametrelerin hassas ölçümü ve gösterimi
• Motor toplam çalışma süresi kaydı
• Alarm/durdurma için kırmızı LED göstergeler
• Arka aydınlatmalı LCD ekran, 8 dil desteği
• Ön panel test butonu
• Modüler tasarım, pano yüzeyine gömme montaj

B) LCD ekran üzerinden ölçümler:

• Jeneratör Gerilimi (L-L / L-N)
• Jeneratör Akımı (L1, L2, L3)
• Jeneratör Frekansı (Hz)
• Jeneratör Gücü (kW)
• Jeneratör Güç Faktörü (Cos φ)
• Toplam Jeneratör Enerjisi (kWh)
• Yük Yüzdesi (%)
• Motor Yağ Basıncı (kPa / psi / bar)
• Motor Sıcaklığı (°C / °F)
• Yakıt Seviyesi (%)
• Akü Gerilimi (V)
• Şarj Gerilimi (V)
• Şebeke Gerilimi (L-L / L-N)

C) Alarmlar:

• Düşük Devir / Aşırı Devir
• Düşük Gerilim / Aşırı Gerilim
• Düşük Frekans / Aşırı Frekans
• Aşırı Yük / Aşırı Akım / Aşırı Güç
• Düşük Motor Yağ Basıncı
• Yüksek Motor Soğutma Suyu Sıcaklığı
• Düşük Yakıt Seviyesi (Opsiyonel)
• Düşük / Yüksek Akü Gerilimi
• Acil Stop
• Şarj Arızası
• Sensör Açık Devre
• Çalıştırma Başarısız
• ECU Haberleşme Hatası (EFI motorlar için)
• Bakım Zamanı Geldi
• Egzoz sonrası arıtma sistemi ile ilgili alarmlar (aftertreatment EFI jeneratörler için)

2. Jeneratör Şasesi Üzerine Monte Edilmiş Güç Çıkış Terminal Panosu

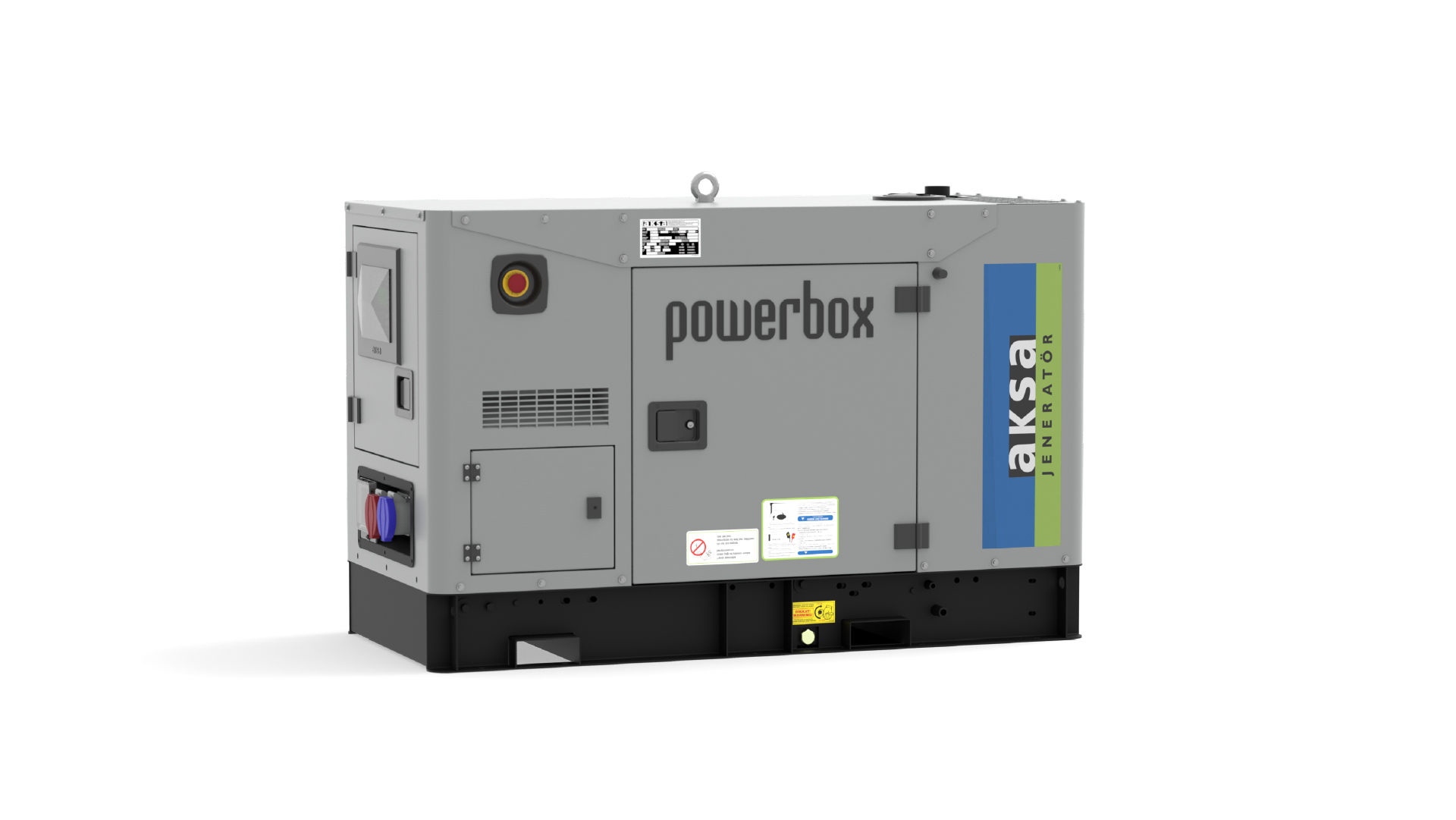

Kabin

ACP 1A-PB

1. Çelik sac’dan yapı
2. Acil durdurma butonu
3. Kontrol panosu
4. Korozyona dayanıklı kilit ve menteşeler
5. Yağ boşaltma motor üzerinde vana ile
6. Egzoz sistemi kabin içinde, gizli
7. Her iki yan tarafta bakımı kolaylaştıran kilitlenebilir geniş kapılar
8. Depo-Şase
9. Kaldırma ve taşıma noktası, şase veya kabin üzerinde
10. Ses yalıtım malzemeleri
11. Yük çıkışı

Ürün Hakkında

Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar. 8kVA - 275kVA güç aralığında jeneratör grupları için modüler, ses yalıtım kabinleri, açık grup üzerine doğrudan giydirme yapılabilmektedir. Kabinler, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için protatip testleri yapıldıktan sonra üretimi yapılmıştır.

Standart Özellikler

• Düşük profilli ve kaplama alanı az, kompakt tasarım
• Kabin, jeneratör seti, egzoz sistemi ve depo-şase tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
• Temizleme işleminden geçirilen çelik gövdenin parçaları, polyester toz boyayla kaplanır ve fırınlanır
• Alev önleyici yalıtım süngeri
• Servis noktalarına kolay erişim
• Kabin içerisinde egzoz sistemi ve ısı yalıtımı
• İki tarafta geniş kapılar
• Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
• Kabinin dışına montajlı acil stop butonu
• Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
• Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
• Şase ve kabin üzerinde kaldırma noktaları ve şaside forklift cepleri, ASM7 hariç
• Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.

Uzunluk (mm)

1672

Genişlik (mm)

823

Yükseklik (mm)

1127

Yakıt Tank Kapasitesi (l)

32
