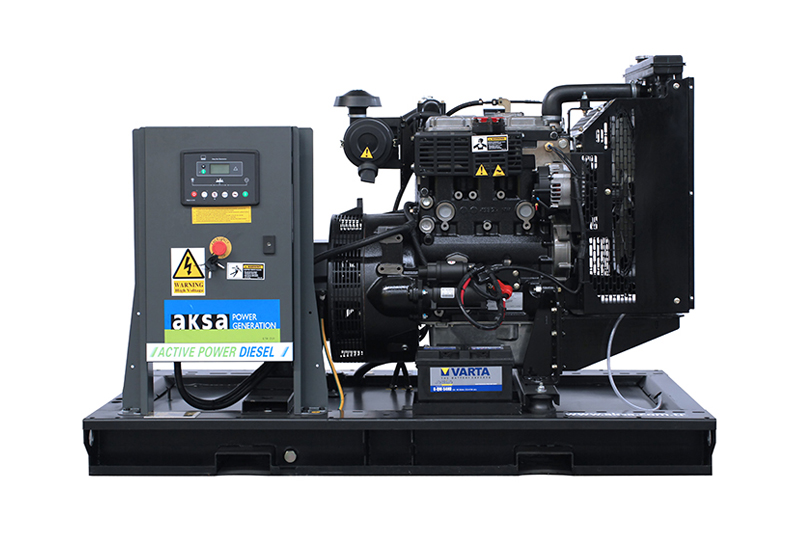

Alternatör Markası ve Modeli Mecc Alte - ECP 28-VL/4 C
Kontrol Paneli Modeli DSE 6120
Kabin AK 21
Ürün Özellikleri
Motor Özellikleri
Alternator Özellikleri
Kontrol Paneli Özellikleri
Kabin Özellikleri
Boyut ve Ağırlıklar
Tab 1
Üretici
Perkins
Motor Modeli
1103A-33G
Silindir ve Tasarım
3 Silindir - Sıralı
Çap ve Strok (mm)
105 X 127
Toplam Silindir Hacmi (L)
3.3
Sıkıştırma Oranı
19.25:1
Motor Hızı (rpm)
1500
Standby Güç (kW/hp)
31/41.55
Prime Güç (kW/hp)
28.2/37.80
Blok Isıtıcı (Adt)
1
Blok Isıtıcı Gücü (Watt)
500
Governor Sistemi
Mekanik
Hava Filtresi
Kuru Tip
Hava Emme
Doğal Emişli
Yağ Kapasitesi (L)
8.3
Maks. Yağ Sıcaklığı ⁰C (F)
125
Yakıt Tipi
Dizel
Enjeksiyon Tipi
Direct
Yakıt Pompa Tipi
Delphi Rotary Type
Çalışma Voltajı (Vdc)
12 Vdc
Akü ve Kapasite (Adt/Ah)
1x55
Soğutma Metodu
Su Soğutmalı
Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)
4.4
Egzoz Gaz Debisi (m³/dk)
5.8
Egzoz Geri Basınç in-Hg (kPa)
1.56
Egzoz Gaz Sıcaklığı ⁰C (F)
520
Toplam Soğutma Suyu Kapasitesi (l)
10.2
%50 Prime Yükte Yakıt Tüketimi
3.9
%75 Prime Yükte Yakıt Tüketimi
5.4
%100 Prime Yükte Yakıt Tüketimi
7.1
Tab 2
Üretici
Mecc Alte
Alternatör Model
ECP 28-VL/4 C
Frekans (HZ)
50
Güç (kVA)
30
Voltaj (V)
400
Faz
3
A.V.R.
DSR
Voltaj Regülasyon
1
Yalıtım Sınıfı
H
Koruma Sınıfı
IP23
Nominal Güç Faktörü
0.8
Toplam Generator Ağırlık (kg)
141.8
Soğutma Havası (m³/dk)
6.6
Tab 3
Üretici ve Kontrol Modül Modeli
DSE 6120
1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma şekli seçme butonları
Standart Cihazlar
● DSE, model 6120 otomatik şebeke arıza izleme ve jeneratör kontrol modülü.
● Elektronik akü şarj cihazı Giriş 198-264 volt , Çıkış 27,6 V 5 A (24 V) veya 13,8 Volt 5A (12V)
● Acil durdurma butonu ve kontrol devreleri için sigortalar.
Kontrol Ünitesi
DSE 6120 Kontrol Modülü, gaz ve dizel motorlu jeneratör grupların otomatik olarak çalıştırılması ve durdurulmasını gerçekleştirir. Modül, jeneratörün frekansı, voltajı, akımı, motor yağ basıncı, soğutma suyu sıcaklığı, çalışma saati, akü voltajını izleyecek ve LCD ekranda gösterecek şekilde tasarlanmıştır.
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder. Jeneratörde arıza meydana geldiğinde otomatik olarak jeneratör durdurulur ve ilgili arıza modülün ön panelinde LCD ekranda gösterilir.
Yapım ve Boya
Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır.Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.
Montaj
● Kontrol panosu, jeneratör grubu şasisi üzerindeki çelik ayaklar ile bağlanmıştır.
● Pano, jeneratör grubunun sağ yan tarafına (gruba alternatör tarafından balıkdığında) yerleştirilmiştir.
● Mikroişlemci ile kontrol.
● LCD ekrandan, bilgileri kolay okuma.
● Şebeke ve jeneratör güçleri arasında transfer kontrolü.
● Harici sensör ile basınç, sıcaklık, yüzdesel kontrol imkanı (uyarı, kapatma ve elektriksel arıza).
● PC'den USB kablo ile modülün lokal olarak programlanması ve izlenebilmesi (maks. 6 metre).
Opsiyonlar Kontrol Paneli Uyumluluk Listesi
● Elelektriksel Güvenlik / EMC uygunluk
● BS EN 60950 Elektrikli iş cihazları
● BS EN 61000-6-2 EMC muafiyet
● BS EN 61000-6-4 EMC emisyon standartı
Statik Akü Şarj Cihazı
● Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.
● Akü, V - I karakteristik eğrisine göre şarj edilir. 5 amper, 13,8 Volt (12V) ve 27,6 Volt (24 V) . Giriş 198 - 264 volt AC.
● Cihaz çıkışı kısa devreye karşı korunmuştur.
● Şarj arızası çıkışı mevcuttur.
● RFI filtre ile manyetik parazitleri bastırma özelliği.
● Galvanik izoleli giriş ve çıkışları 4kV'a kadar atlamalara dayanıklıdır.
Tab 4
Kabin
AK 21

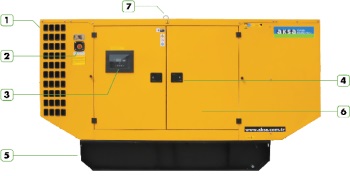

1. Çelik sac'dan yapı 2. Acil durdurma butonu 3. Kontrol panosu sağ tarafta şaseye montajlıdır 4. Korozyona dayanıklı kilit ve menteşeler 5. Depo - Şase 6. Her iki tarafta kitlenebilir geniş kapılar 7. Kaldırma ve Taşıma Noktası
Ürün Hakkında
Ses Yalıtımlı ve Koruyucu Kabinler Aksa jeneratör grupları için akustik mühendisleri tarafından, zor hava ve çevre şartlarına uygun geliştirilen ses yalıtımlı, koruma kabinleri; ideal ses seviyesi ve koruma sağlayacak şekilde tasarlanırlar. Aksa kabinleri, parça parça sökülebilir modüler yapıda, gruba kolay servis ve bakım yapabilme ve çalıştığı yerde parça değişimine olanak sağlar. Aynı zamanda jeneratör grubunun çevre sıcaklığına göre soğutma performansı ve güç çıkış değerinde herhangi seviye düşüklüğü meydana getirmeyecek yapıda olmasına dikkat edilerek kabinler dizayn edilmişdir. Kabinlerin çevre sıcaklığı ve ses seviyesi uygunluğu için prototip testleri yapıldıktan sonra üretimi yapılmıştır
Standart Özellikler
Düşük profilli ve kaplama alanı az, (kompakt) tasarım
Kabin, jeneratör seti, egzoz sistemi ve yakıt deposu, şasi tek paket olarak sevk edilecek şekilde, birbirini bütünleyecek ve kolay montaj için geliştirilmiştir.
Kimyasal temizleme işleminden geçirilen, kabin çelik sac parçaları, polyester toz boyayla kaplanır ve fırınlanır
Alev önleyici yalıtım süngeri
Servis noktalarına kolay erişim
Kabin içerisinde egzoz sistemi ve ısı yalıtımı
İki tarafta geniş kapılar
Kilitli kapı üzerinde şeffaf pencereden kontrol panosunu izleyebilme
Kabinin dışına montajlı acil stop butonu
Soğutma fanı ve şarj alternatörü dokunmaya karşı korunmuştur
Kilitlenen kapı ile yakıt dolumu ve akü ye erişim
Şasi ve kabin üzerinde kaldırma noktaları
Ses yalıtım kabinli grupların ses testi 2000/14/EC ye uygun olarak Szutest tarafından denetlenmektedir.
