AD 185
- Ana Sayfa
AD 185
AD 185
Yakıt tipi: Diesel- 230/400V
kVA
kW
Power Prime
168
134.40
Power Standby
185
148.00
Genel Özellikler
Model Adı AD 185
Frekans (HZ) 50
Kullanılan Yakıt Tipi Diesel
Motor Markası ve Modeli HYUNDAI - P086TI-1
Alternatör Markası ve Modeli Aksa - AK 4140
Kontrol Paneli Modeli DSE 7320
Kabin AK 50 TRP
Ürün Özellikleri
-
Motor Özellikleri -
Alternator Özellikleri -
Kontrol Paneli Özellikleri -

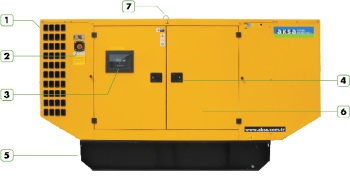

Kabin Özellikleri -
Boyut ve Ağırlıklar
Tab 1
Üretici
HYUNDAI
Motor Modeli
P086TI-1
Silindir ve Tasarım
6 Silindir - Sıralı
Çap ve Strok (mm)
111 X 139
Toplam Silindir Hacmi (L)
8.071
Sıkıştırma Oranı
16.4:1
Motor Hızı (rpm)
1500
Standby Güç (kW/hp)
164/223
Prime Güç (kW/hp)
149/203
Blok Isıtıcı (Adt)
Blok Isıtıcı Gücü (Watt)
Governor Sistemi
Elektronik
Hava Filtresi
UNKNOWN
Hava Emme
Turbo Şarjlı ve Ara soğutmalı (Hava-Hava)
Yağ Kapasitesi (L)
15.5
Maks. Yağ Sıcaklığı ⁰C (F)
120
Yakıt Tipi
Dizel
Enjeksiyon Tipi
Bosch type in-line
Yakıt Pompa Tipi
Doowon in-line "P" type
Çalışma Voltajı (Vdc)
24 Vdc
Akü ve Kapasite (Adt/Ah)
Soğutma Metodu
Su Soğutmalı
Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)
14
Egzoz Gaz Debisi (m³/dk)
Egzoz Geri Basınç in-Hg (kPa)
Egzoz Gaz Sıcaklığı ⁰C (F)
500
Toplam Soğutma Suyu Kapasitesi (l)
35.1
Soğutma Fan Hava Debisi m³/min (ft³/min)
250
%50 Prime Yükte Yakıt Tüketimi l/h (kg/h)
18.7
%75 Prime Yükte Yakıt Tüketimi l/h (kg/h)
26.7
%100 Prime Yükte Yakıt Tüketimi l/h (kg/h)
35.4
Tab 2
Üretici
Aksa
Alternatör Model
AK 4140
Frekans (Hz)
50
Güç (kVA)
175
Voltaj (V)
400
Faz
3
A.V.R.
SX460
Voltaj Regülasyon
1.5
Yalıtım Sınıfı
H
Koruma Sınıfı
IP22
Nominal Güç Faktörü
0,8
Toplam Generator Ağırlık (kg)
530
Soğutma Havası (m³/dk)
30.84
Tab 3
Üretici ve Kontrol Modül Modeli
DSE 7320
- 1. Menü navigasyon butonları
2. Şebeke ve transfer butonu
3. LCD ile işletme durumları ve ölçme göstergeleri
4. Arıza alarm LED'leri
5. Jeneratör ve transfer butonu
6. Durum Led'leri
7. Çalışma Şekli seçme butonları Standart Cihazlar
●DSE, model 7320 Otomatik Şebeke Arıza izleme ve jeneratör kontrol modülü.
●Elektronik akü şarj cihazı.
●Acil durdurma butonu ve kontrol devreleri için sigortalar.
Kontrol Ünitesi
220 kVA ve üzeri jeneratör gruplarımızda DSE7320 kontrol sistemi standartdır. Elektronik ve elektronik olmayan gaz ve dizel motorlu jeneratör gruplarının otomatik olarak çalıştırılması ve durdurulması için tasarlanmıştır.
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder.
Yapım ve Boya
- Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır. Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.
Montaj
- Kontrol panosu, jeneratör grubu Şasisi üzerindeki sağlam çelik ayaklar veya güç çıkışlı terminal modülü üzerine montaj yapılır. Pano, jeneratör grubunun yan tarafına, göz hizası seviyesine yerleştirilir..
Standart Özellikler
- Mikro işlemci ile kontol.
- 132 x 64 piksel, LCD gösterge ile bilgiler kolaylıkla okuma.
- Modül ön panelinden veya PC ve yazılımı vasıtasıyla programlama.
- Yumuşak tuşlu membran klavye ve beş tuşlu menü navigasyon.
- Ethernet ve RS232, RS485 vasıtasıyla uzaktan iletişim.
- Tarih ve saat ile kayıt defterinde arıza/olayı (50) gösterme.
- Çoklu tarih ve saat ile motor egzersiz durumu ve bakım programı.
- Kontrol tuşları: Stop, Manuel, Otomatik, Test, Start, Sessiz / Lamba test.
- Jeneratöre transfer, Şebekeye transfer, Menü navigasyon.
- Motor blok suyu ısıtıcı kontrolü.
Motor
●Motor deviri
●Yağ basıncı
●Su sıcaklığı
●Çalışma saati
●Akü voltajı
●Motor bakım zamanı gelmiş
>Durdurma
●Start arızası
●Acil stop
●Düşük yağ basıncı
●Yüksek motor sıcaklığı
●Düşük su seviyesi
●Düşük/Yüksek motor hızı
●Düşük/Yüksek jeneratör frekansı
●Düşük/Yüksek jeneratör voltajı
●Yağ basınç algılayıcı açık devre
●Faz yönü
Uyarılar
●Şarj arızası
●Düşük akü voltajı
●Stop arızası
●Düşük yakıt seviyesi (ops)
●kW aşırı yük
●Ters faz sırası
●Hız sinyali kayıp
Jeneratö
●Voltaj (L-L, L-N)
●Akım (L1-L2-L3)
●Frekans
●Toprak kaçağı
●Faz sırası
Elektrik Açma
●Toprak kaçağı
●kW aşırı yük
●Jeneratör aşırı akım
●Ters faz sırası
Şebeke
●VoltaJ (L-L, L-N)
●Frekans
Opsiyonlar
●Yüksek yağ sıcaklığı - durdurma
●Düşük yakıt seviyesi - durdurma
●Düşük yakıt seviyesi - alarm
●Yüksek yakıt seviyesi - alarm
Opsiyonlar Kontrol Paneli Uyumluluk Listesi
●Elelektriksel Güvenlik / EMC uygunluk
●BS EN 60950 Elektrikli iş cihazları
●S EN 61000-6-2 EMC muafiyet
●S EN 61000-6-4 EMC emisyon standartı
Statik Akü Şarj Cihazı
- Akü şarj cihazı switching-mode ve SMD teknolojisi ile üretilmişdir ve yüksek verime sahiptir.
- Akü, V - I karakteristik eğrisine göre şarj edilir.
- Cihaz çıkışı kısa devreye karşı korunmuştur.
- 2405 şarj cihazı, lineer şarj cihazlarına göre daha verimli, uzun ömürlü, arıza oranı daha düşük, hafif ve ısı yayması çok düşüktür.
- Ters kutup bağlantısına karşı korunmuştur
- Şarj arızası çıkışı mevcuttur.
- Giriş voltajı: 198-264V. Çıkış akımı: 27,6V veya 13,8V 5A.
Tab 4
Uzunluk (mm)
3404
Genişlik (mm)
1157
Yükseklik (mm)
1930
Kuru Ağırlık (kg)
2050
Yakıt Tank Kapasitesi (l)
380
Tab 5
-
-
Tab 1
*Görseller temsilidir, sunumları farklılık gösterebilir.
-

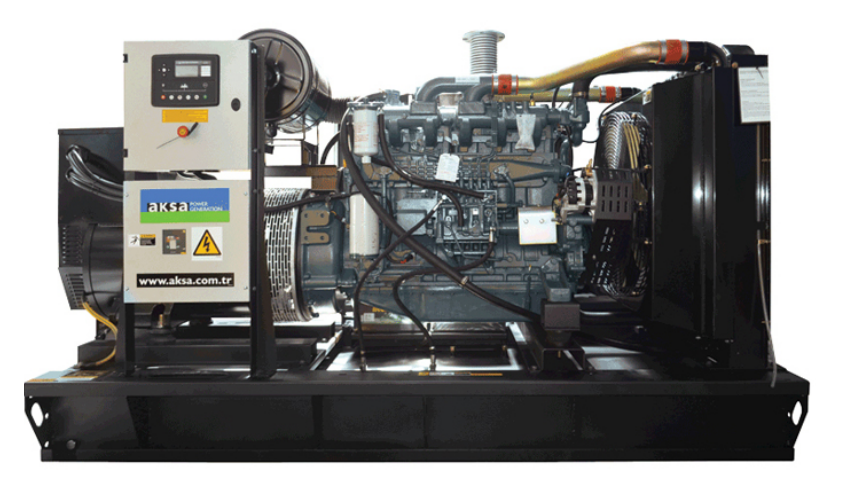

- Açık Grup
- Boy (mm)(A)
- En (mm)(B)
- Yükseklik (mm)(C)
- Kuru Ağırlık (kg.)
- Yakıt Depo Kapasitesi (lt.)
-
- 2425
- 1150
- 1847
- 1750385
- 380
Tab 2
*Görseller temsilidir, sunumları farklılık gösterebilir.
-

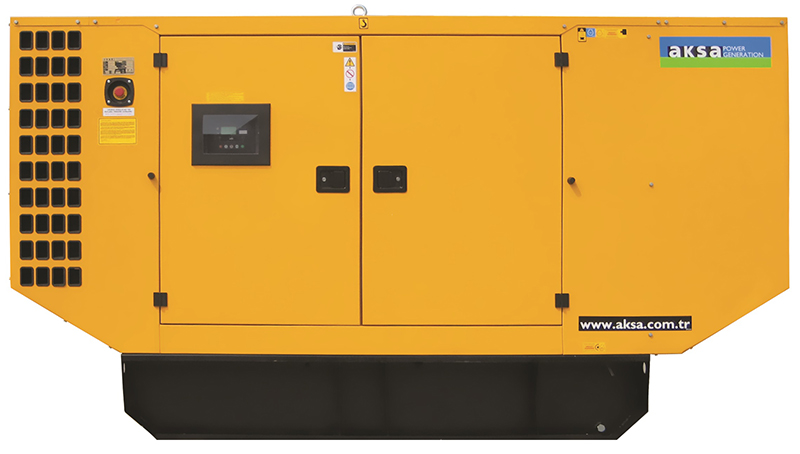

- Kabinli Grup
- Boy (mm)(A)
- En (mm)(B)
- Yükseklik (mm)(C)
- Kuru Ağırlık (kg.)
- Yakıt Depo Kapasitesi (lt.)
-
- AK 50 TRP
- 3404
- 1157
- 1930
- 2050
- 32
Opsiyonel Ekipmanlar
- Motor
- Alternatör
- Kabin
- Kontrol Paneli
Transfer Panosu
Yardımcı Ekipmanlar
Egzoz- Kabin Opsiyonel
Motor
Motor
- Yakıt-su ayırıcı filtre
- Yağ ısıtıcısı
Alternatör
Alternatör
- Isıtıcı, rutubet önleyici
- Büyük güçte alternatör
- PMG ikaz sistemi + AVR
- Çıkış şalteri
Kabin
Kabin
- ISO Konteyner
- Galvaniz Kaplama
- Marin Sınıfı Boya
Kontrol Paneli
Kontrol Paneli
- Otomatik senkronizasyon ve güç kontrol sistemi (çoklu paralel jeneratör)
- Şebekeye paralel sistem
- Şebeke ile geçiş senkronu sistemi
- Uzağa alarm paneli
- Alarm çıkış röleleri
- Modem ile uzaktan iletişim
- Toprak kaçağı, tek jeneratör
- Şarj ampermetresi
Transfer Panosu
Transfer Panosu
- Üç veya dört kutuplu transfer sistemi
- Üç veya dört kutuplu motorlu çıkış şalteri
Yardımcı Ekipmanlar
Yardımcı Ekipmanlar
- Ana Yakıt Deposu
- Otomatik veya manuel yakıt doldurma sistemi
- Elektrikli veya manuel yağ boşaltma pompası
- Düşük ve yüksek yakıt seviyesi alarmı
- Giriş ve çıkış motorlu panjurları
- Giriş ve çıkış akustik bölmeleri
- Bakım için alet kiti
- 1500/3000 saat bakım kiti
- Yağ ve soğutma sıvısı ile birlikte verilir (-30°C)
Egzoz
Egzoz
- Meskun mahal tip susturucu
- Susturucu kıvılcım tutan
- Kritik tip susturucu
- Katalitik konvertör
Egzoz
Kabin Opsiyonel Alternatör ve Kontrol Paneli
İlave Alternatör, Kontrol Paneli ve Kesici Anahtar seçenekleri için lütfen satıcınızla iletişime geçiniz.
Sertifikalar
Directive
- 2006/42/EC : Makina Emniyeti Yönetmeligi
- 2014/30/EU : Elektromanyetik Uyumluluk Yönetmeligi
- 2014/35/EU : Düsük Voltaj Yönetmeligi
Standarts
- TS ISO 8528-5:2022 / TS EN ISO 8528-13:2018 : Gidip gelme hareketli içten yanmali motor tahrikli alternatif akim
jeneratör gruplari – Bölüm 13: Emniyet
Kalite Yönetim Sistemleri
ISO 9001:2015
ISO 14001:2015
ISO 45001:2018
ISO 50001:2018
ISO 27001:2013
ISO 10002:2018
- 2006/42/EC : Makina Emniyeti Yönetmeligi
- 2014/30/EU : Elektromanyetik Uyumluluk Yönetmeligi
- 2014/35/EU : Düsük Voltaj Yönetmeligi
