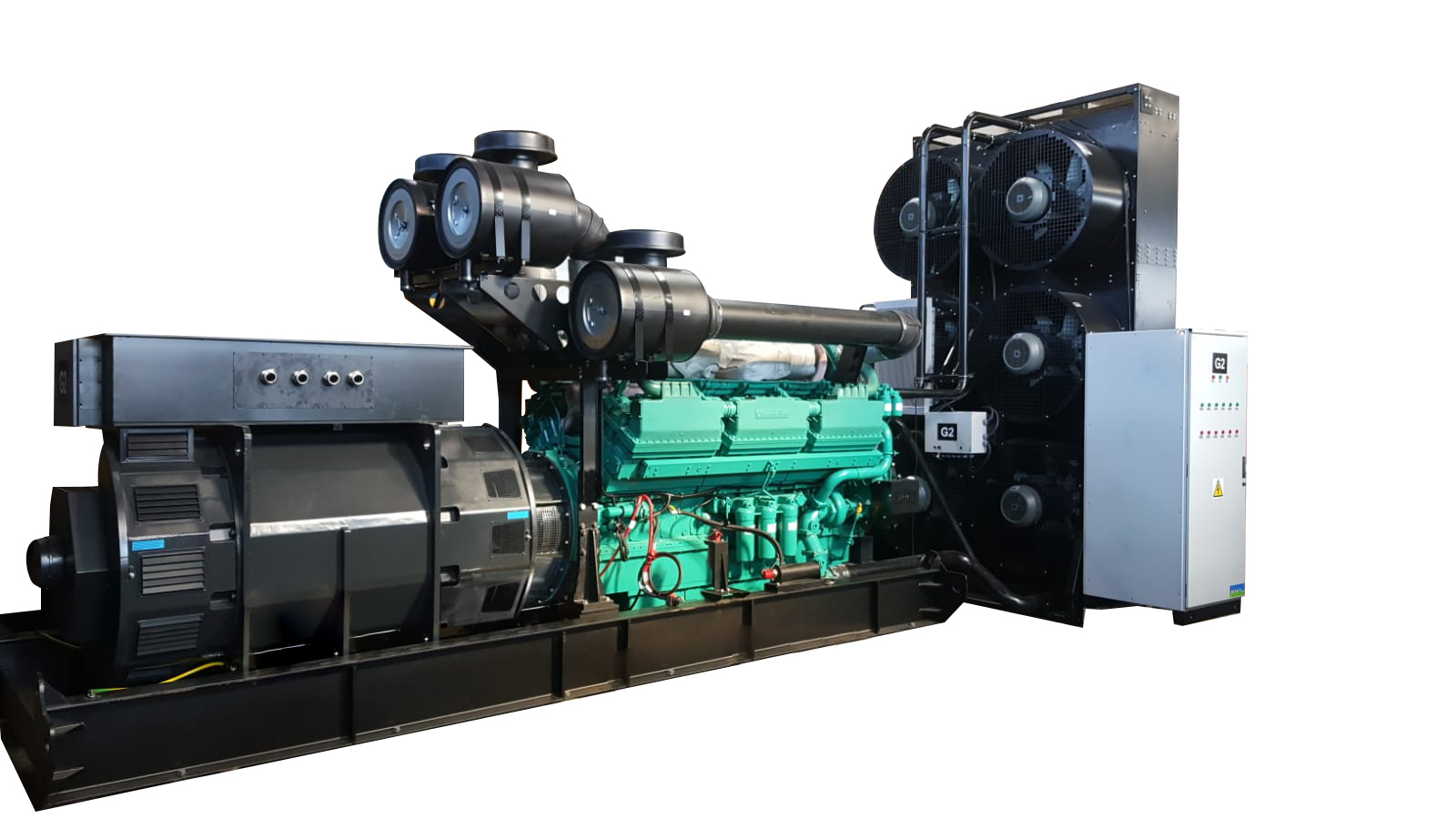

Alternatör Markası ve Modeli Mecc Alte - ECO 46 -VL/4 A
Kontrol Paneli Modeli DSE 7320
Kabin AK 101
Ürün Özellikleri
Motor Özellikleri
Alternator Özellikleri
Kontrol Paneli Özellikleri
Kabin Özellikleri
Boyut ve Ağırlıklar
Tab 1
Üretici
CUMMINS
Motor Modeli
QSK78-G9
Silindir ve Tasarım
18 Silindir - V Tip
Çap ve Strok (mm)
170 X 190
Toplam Silindir Hacmi (L)
77.6
Sıkıştırma Oranı
15.5:1
Motor Hızı (rpm)
1500
Standby Güç (kW/hp)
2539/3404
Prime Güç (kW/hp)
2304/3088
Blok Isıtıcı (Adt)
2
Blok Isıtıcı Gücü (Watt)
3000
Governor Sistemi
Elektronik
Hava Filtresi
Kuru Tip
Hava Emme
Turbo Şarjlı ve Ard Soğutmalı
Yağ Kapasitesi (L)
466
Maks. Yağ Sıcaklığı ⁰C (F)
121
Yakıt Tipi
Dizel
Enjeksiyon Tipi
Direct
Yakıt Pompa Tipi
Cummins HPI-PT
Çalışma Voltajı (Vdc)
24 Vdc
Akü ve Kapasite (Adt/Ah)
6x143
Soğutma Metodu
Su Soğutmalı
Soğutma Suyu Kapasitesi (yalnızca motor)l (gal)
166.6
Egzoz Gaz Debisi (m³/dk)
432.5
Egzoz Geri Basınç in-Hg (kPa)
6.8
Egzoz Gaz Sıcaklığı ⁰C (F)
427
Toplam Soğutma Suyu Kapasitesi (l)
Soğutma Fan Hava Debisi m³/min (ft³/min)
%50 Prime Yükte Yakıt Tüketimi l/h (kg/h)
291
%75 Prime Yükte Yakıt Tüketimi l/h (kg/h)
406
%100 Prime Yükte Yakıt Tüketimi l/h (kg/h)
528
Tab 2
Üretici
Mecc Alte
Alternatör Model
ECO 46 -VL/4 A
Frekans (Hz)
50
Güç (kVA)
2800
Voltaj (V)
400
Faz
3
A.V.R.
DER1
Voltaj Regülasyon
0.5
Yalıtım Sınıfı
H
Koruma Sınıfı
IP23
Nominal Güç Faktörü
0.8
Toplam Generator Ağırlık (kg)
5114
Soğutma Havası (m³/dk)
135
Tab 3
Üretici ve Kontrol Modül Modeli
DSE 7320
1. Menü navigasyon butonları 2. Şebeke ve transfer butonu 3. LCD ile işletme durumları ve ölçme göstergeleri 4. Arıza alarm LED'leri 5. Jeneratör ve transfer butonu 6. Durum Led'leri 7. Çalışma Şekli seçme butonları
Standart Cihazlar
●DSE, model 7320 Otomatik Şebeke Arıza izleme ve jeneratör kontrol modülü.
●Elektronik akü şarj cihazı.
●Acil durdurma butonu ve kontrol devreleri için sigortalar.
Kontrol Ünitesi
220 kVA ve üzeri jeneratör gruplarımızda DSE7320 kontrol sistemi standartdır. Elektronik ve elektronik olmayan gaz ve dizel motorlu jeneratör gruplarının otomatik olarak çalıştırılması ve durdurulması için tasarlanmıştır.
Ayrıca modül şebeke voltajını ve frekansını izler ve yedek jeneratör grubu ile ona bağlı güç transfer sistemini kontrol eder.
Yapım ve Boya
Cihazlar çelik sacdan imal edilmiş pano kabinine montaj yapılır. Pano sacı fosfat kimyasalı ile kaplanarak sac yüzeyi korozyona dirençli hale getirilir. Polyester bileşik toz boya ve fırınlama işlemi ile pano kabinine son derece dayanıklı boya yapılır. Kilitli ve menteşeli pano kapağı ile cihazlara ulaşmak kolaydır.
Montaj
Kontrol panosu, jeneratör grubu Şasisi üzerindeki sağlam çelik ayaklar veya güç çıkışlı terminal modülü üzerine montaj yapılır. Pano, jeneratör grubunun yan tarafına, göz hizası seviyesine yerleştirilir..
Standart Özellikler
- Mikro işlemci ile kontol.
- 132 x 64 piksel, LCD gösterge ile bilgiler kolaylıkla okuma.
- Modül ön panelinden veya PC ve yazılımı vasıtasıyla programlama.
- Yumuşak tuşlu membran klavye ve beş tuşlu menü navigasyon.
- Ethernet ve RS232, RS485 vasıtasıyla uzaktan iletişim.
- Tarih ve saat ile kayıt defterinde arıza/olayı (50) gösterme.
- Çoklu tarih ve saat ile motor egzersiz durumu ve bakım programı.
Motor Özellikleri
Alternator Özellikleri
Kontrol Paneli Özellikleri
Kabin Özellikleri
Boyut ve Ağırlıklar
